TOCHA MIG 135 - 3M C/ RASPA |

Cód. 1589B
TOCHA MIG 135 - 3M C/ RASPA
*Imagem meramente ilustrativa
TOCHA MIG 135 - 3M C/ RASPA TOCHA MIG 135 - 3M C/ RASPA TOCHA MIG 135 - 3M C/ RASPA TOCHA MIG 135 - 3M C/ RASPA
Titulo Descrição
CORRENTE 280A-60% CO2
CORRENTE 260A-60% ARGONIO E MISTURAS

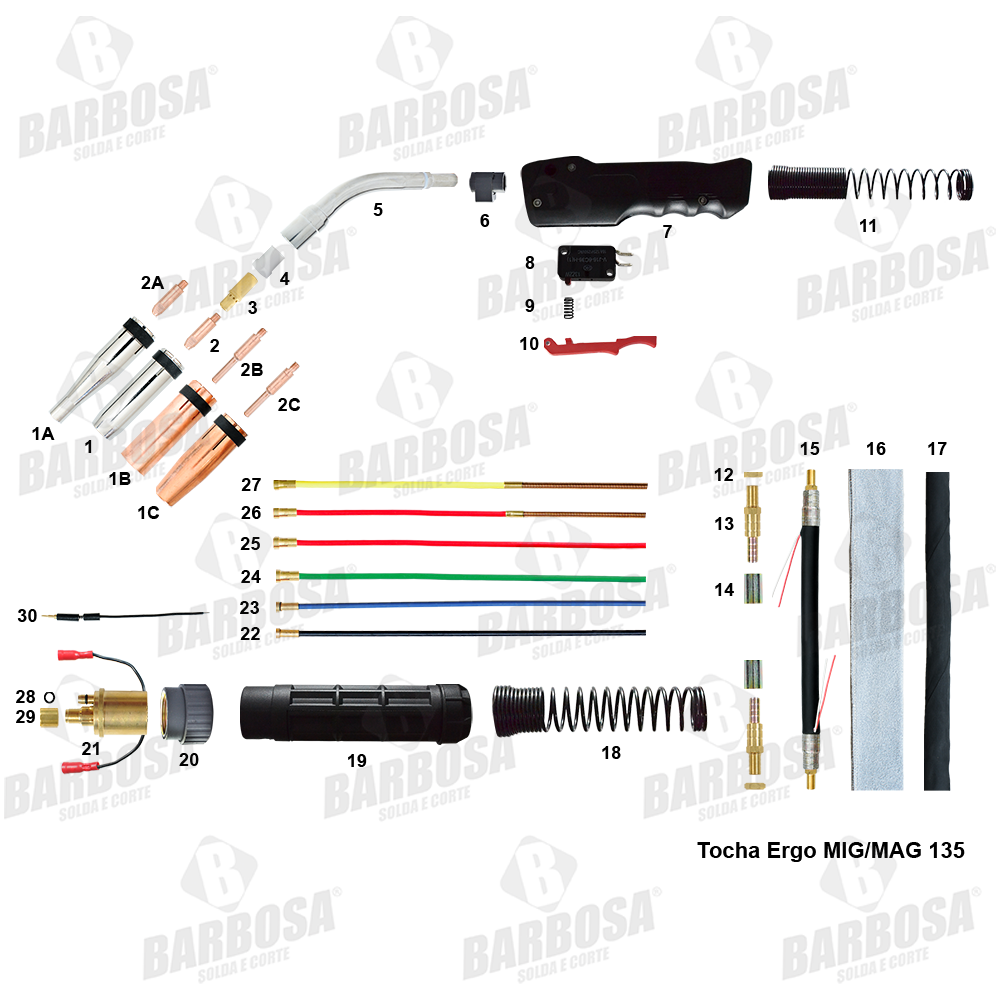

Tabela de vista explodida

Pos Código Descrição
1 3702B BOCAL CONICO 16MM MIG 26/135/501 (PADRÃO)
1C 2326B BOCAL CONICO 13MM MIG 26/135/501
1B 1987B BOCAL CILINDRICO 19MM MIG 26/135/501
1A 2388B BOCAL GARRAFINHA MIG 135
2 1545B TUBO DE CONTATO 0,8X37XM6
2 1550B TUBO DE CONTATO 0,9X37XM6
2 1809B TUBO DE CONTATO 1,0X37XM6
2 1556B TUBO DE CONTATO 1,2X37XM6
2 1629B TUBO DE CONTATO 1,6X37XM6
2A 1909B TUBO DE CONTATO 0,8X37XM6 CUCRZ
2A 1715B TUBO DE CONTATO 0,9X37XM6 CUCRZ
2A 2134B TUBO DE CONTATO 1,0X37XM6 CUCRZ
2A 3176B TUBO DE CONTATO 1,2X37XM6 CUCRZ
2A 3151B TUBO DE CONTATO 1,6X37XM6 CUCRZ
2B 3042B TUBO DE CONTATO 0,8X55XM6 REBAIXADO
2B 2303B TUBO DE CONTATO 0,9X55XM6 REBAIXADO
2B 2059B TUBO DE CONTATO 1,0X55XM6 REBAIXADO
2B 2431B TUBO DE CONTATO 1,2X55XM6 REBAIXADO
2C 3186B TUBO DE CONTATO 0,8X55XM6 REBAIXADO CUCRZ
2C 3021B TUBO DE CONTATO 0,9X55XM6 REBAIXADO CUCRZ
2C 1571B TUBO DE CONTATO 1,0X55XM6 REBAIXADO CUCRZ
2C 3020B TUBO DE CONTATO 1,2X55XM6 REBAIXADO CUCRZ
3 1649B DIFUSOR DE GÁS MIG 135
4 1600B ISOLADOR DO DIFUSOR MIG 135
5 1612B MICRO PISTOLA MIG 135
6 1655B BLOCO DE FIXAÇÃO DA MICRO PISTOLA MIG 135/235/250
7 2325B PUNHO FRONTAL MIG 135/235/450
8 1676B MICRORRUPTOR
9 1451B MOLA DO GATILHO
10 2153B GATILHO ACIONAMENTO MIG 135/235/450
Pos Código Descrição
11 1682B MOLA DIANTEIRA MIG 135/235/450
12 1946B PORCA M10 P/ PONTEIRA DO CABO
13 2908B PONTEIRA CABO 35-50MM-M10
14 2294B LUVA DE PRENSAGEM P/ CABO 35-50MM2
15 2138B CABO DE CORRENTE P/ TOCHA 3M S/ RASPA
15 3376B CABO DE CORRENTE P/ TOCHA 4M S/ RASPA
15 3377B CABO DE CORRENTE P/ TOCHA 5M S/ RASPA
16 1713B CAPA DE RASPA 10CM COSTURADA (M)
17 1963B LONA DE PROTEÇÃO DO CABO DE CORRENTE (M)
18 1859B MOLA TRASEIRA
19 2087B PROTETOR DO EURO MACHO
20 1866B PORCA DO EURO MACHO
21 2526B EURO CONECTOR MACHO
22 1389B GUIA ESPIRAL 0,8 A 1,0MM-3,5M
22 1710B GUIA ESPIRAL 0,8 A 1,0MM-4,5M
22 1590B GUIA ESPIRAL 0,8 A 1,0MM-5,5M
23 1591B GUIA ESPIRAL 1,2MM-3,5M
23 1592B GUIA ESPIRAL 1,2MM-4,5M
23 1593B GUIA ESPIRAL 1,2MM-5,5M
24 3159B GUIA ESPIRAL 1,6MM-3,5M
24 1633B GUIA ESPIRAL 1,6MM-4,5M
24 2211B GUIA ESPIRAL 1,6MM-5,5M
25 2028B GUIA TEFLON VERMELHA SEM PONTEIRA 1,0-1,2- 3,0M
26 2233B GUIA TEFLON VERMELHA C/ PONTEIRA 1,0-1,2MM-3,0M
26 3824B GUIA TEFLON VERMELHA C/ PONTEIRA 1,0-1,2MM-5,0M
27 3051B GUIA TEFLON AMARELA C/ PONTEIRA 1,2-1,6MM-3,0M
27 3825B GUIA TEFLON AMARELA C/ PONTEIRA 1,2-1,6MM-5,0M
28 1741B ANEL O'RING DO EURO
29 1955B PORCA DO GUIA ESPIRAL
30 1944B PINO COMANDO COMPLETO P/ EURO MACHO
