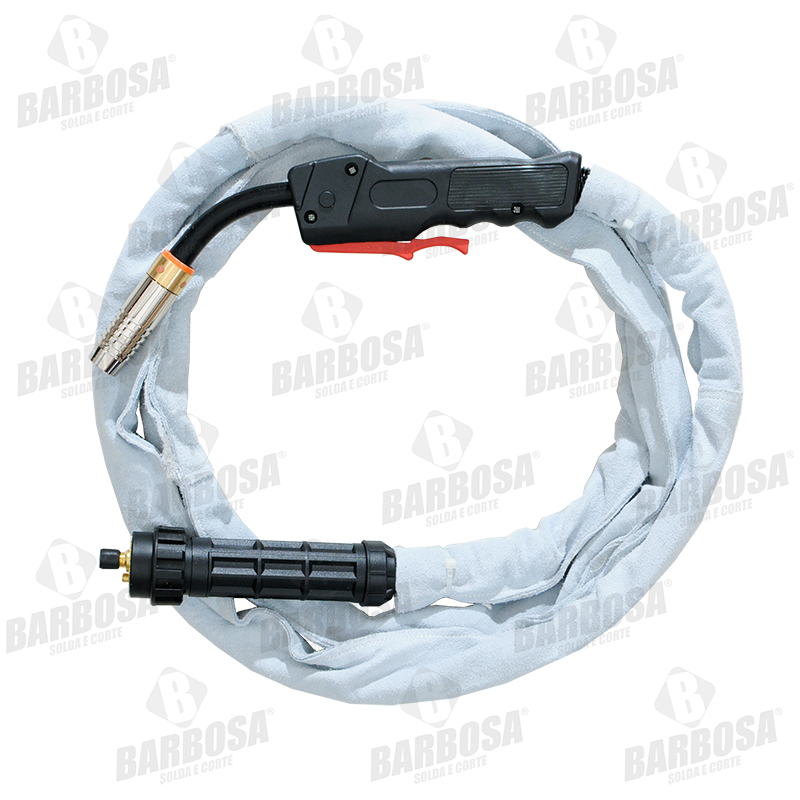

TOCHA MIG 400/450 - 5M C/ RASPA |
Cód. 2425B
*Imagem meramente ilustrativa
TOCHA MIG 400/450 - 5M C/ RASPA
| Titulo | Descrição |
|---|---|
| CORRENTE | 380A-60% CO2 |
| CORRENTE | 360A-60% ARGÔNIO E MISTURAS |
Tabela de vista explodida
| Pos | Código | Descrição | |
|---|---|---|---|
| 1 | 1640B | BOCAL ALETADO 16MM | |
| 1B | 3355B | BOCAL ALETADO 13MM | |
| 1A | 1892B | BOCAL RETO ALETADO 19MM | |
| 1C | 1412B | BOCAL ALETADO LONGO 12MM | |
| 1D | 1404B | BOCAL ALETADO LONGO 14MM | |
| 1E | 3384B | BOCAL ALETADO LONGO 16MM | |
| 1F | 1618B | SUPORTE DO BOCAL CURTO MIG 235/300/450 | |
| 1G | 1619B | SUPORTE DO BOCAL LONGO MIG 235/300/450 | |
| 1H | 1774B | BOCAL RETO 19 X 35MM MIG 235/300/450 | |
| 1I | 1818B | BOCAL RETO 19 X 38MM MIG 235/300/451 | |
| 1J | 1639B | BOCAL CONICO 16 X35MM MIG 235/300/450 | |
| 1K | 1766B | BOCAL CONICO 16 X38MM MIG 235/300/450 | |
| 2058B | BOCAL CONICO 13 X 35MM MIG 235/300/450 | ||
| 2 | 2023B | TUBO DE CONTATO 0,8X30X8XM8 | |
| 2 | 2987B | TUBO DE CONTATO 0,9X30X8XM8 | |
| 2 | 2063B | TUBO DE CONTATO 1,0X30X8XM8 | |
| 2 | 1554B | TUBO DE CONTATO 1,2X30X8XM8 | |
| 2 | 1668B | TUBO DE CONTATO 1,6X30X8XM8 | |
| 2B | 3568B | TUBO DE CONTATO 0,8X30X10XM8 | |
| 2B | 1728B | TUBO DE CONTATO 0,9X30X10XM8 | |
| 2B | 1847B | TUBO DE CONTATO 1,0X30X10XM8 | |
| 2B | 3331B | TUBO DE CONTATO 1,2X30X10XM8 | |
| 2B | 3332B | TUBO DE CONTATO 1,6X30X10XM8 | |
| 2B | 2971B | TUBO DE CONTATO 2,4X30X10XM8 | |
| 2B | 3564B | TUBO DE CONTATO 2,8X30X10XM8 | |
| 2C | 3724B | TUBO DE CONTATO 0,8X30X8XM8 CUCRZ | |
| 2C | 3469B | TUBO DE CONTATO 0,9X30X8XM8 CUCRZ | |
| 2C | 2556B | TUBO DE CONTATO 1,0X30X8XM8 CUCRZ | |
| 2C | 2557B | TUBO DE CONTATO 1,2X30X8XM8 CUCRZ | |
| 2C | 2558B | TUBO DE CONTATO 1,6X30X8XM8 CUCRZ | |
| 2A | 3569B | TUBO DE CONTATO 0,8X30X10XM8 CUCRZ | |
| 2A | 3704B | TUBO DE CONTATO 0,9X30X10XM8 CUCRZ | |
| 2A | 3230B | TUBO DE CONTATO 1,0X30X10XM8 CUCRZ | |
| 2A | 1927B | TUBO DE CONTATO 1,2X30X10XM8 CUCRZ | |
| 2A | 2232B | TUBO DE CONTATO 1,4X30X10XM8 CUCRZ | |
| 2A | 1624B | TUBO DE CONTATO 1,6X30X10XM8 CUCRZ | |
| 2A | 3090B | TUBO DE CONTATO 2,0X30X10XM8 CUCRZ | |
| 2A | 3630B | TUBO DE CONTATO 2,4X30X10XM8 CUCRZ | |
| 2A | 2817B | TUBO DE CONTATO 2,8X30X10XM8 CUCRZ | |
| 2D | 3583B | TUBO DE CONTATO 0,8X44XM8 | |
| 2D | 1441B | TUBO DE CONTATO 0,9X44XM8 | |
| 2D | 1421B | TUBO DE CONTATO 1,0X44XM8 | |
| 2D | 3877B | TUBO DE CONTATO 1,2X44XM8 | |
| 2E | 3874B | TUBO DE CONTATO 0,8X51XM8 | |
| 2E | 3875B | TUBO DE CONTATO 0,9X51XM8 | |
| 2E | 3876B | TUBO DE CONTATO 1,0X51XM8 | |
| 2E | 3385B | TUBO DE CONTATO 1,2X51XM8 | |
| 2E | 3721B | TUBO DE CONTATO 1,6X51XM8 | |
| 2F | 1926B | TUBO DE CONTATO 0,8X55X5/16 | |
| 2F | 1767B | TUBO DE CONTATO 0,9X55X5/16 | |
| 2F | 1884B | TUBO DE CONTATO 1,0X55X5/16 | |
| 2F | 1557B | TUBO DE CONTATO 1,2X55X5/16 | |
| 2F | 1669B | TUBO DE CONTATO 1,6X55X5/16 | |
| 2G | 3013B | TUBO DE CONTATO 0,8X72X5/16 | |
| 2G | 3334B | TUBO DE CONTATO 0,9X72X5/16 | |
| 2G | 3268B | TUBO DE CONTATO 1,0X72X5/16 | |
| 2G | 1635B | TUBO DE CONTATO 1,2X72X5/16 | |
| 2G | 1670B | TUBO DE CONTATO 1,6X72X5/16 |
| Pos | Código | Descrição | |
|---|---|---|---|
| 2G | 2498B | TUBO DE CONTATO 2,4X72X5/17 | |
| 2H | 1828B | TUBO DE CONTATO 0,9X55X5/16 CUCRZ | |
| 2H | 1354B | TUBO DE CONTATO 1,0X55X5/16 CUCRZ | |
| 2H | 1352B | TUBO DE CONTATO 1,2X55X5/16 CUCRZ | |
| 2H | 2123B | TUBO DE CONTATO 1,6X55X5/16 CUCRZ | |
| 2I | 3450B | TUBO DE CONTATO 1,0X72X5/16 CUCRZ | |
| 2I | 3451B | TUBO DE CONTATO 1,2X72X5/16 CUCRZ | |
| 2I | 3452B | TUBO DE CONTATO 1,6X72X5/16 CUCRZ | |
| 3 | 1648B | DIFUSOR DE GAS ISOLADO (235/450/470) | |
| 3A | 2231B | DIFUSOR DE GAS ISOLADO PRETO (235/450/470) | |
| 3B | 1647B | DIFUSOR DE GAS 3/4 MIG 300/400 | |
| 3C | 2029B | DIFUSOR DE GAS MIG 235/450/470 | |
| 3D | 2181B | DIFUSOR DE GAS LONGO 235/300/450 | |
| 4 | 1599B | ISOLADOR DO DIFUSOR 3/4 MIG 300/400 | |
| 4A | 1598B | ISOLADOR DO DIFUSOR MIG 235/250/450 | |
| 5 | 1427B | MICRO PISTOLA MIG 400/450 | |
| 6 | 1323B | ISOLADOR MICRO PISTOLA | |
| 7 | 1656B | BLOCO DE FIXAÇÃO DA MICRO PISTOLA | |
| 8 | 2325B | PUNHO FRONTAL MIG 135/235/450 | |
| 9 | 1676B | MICRORRUPTOR | |
| 10 | 1451B | MOLA DO GATILHO | |
| 11 | 2153B | GATILHO ACIONAMENTO MIG 135/235/450 | |
| 12 | 1682B | MOLA DIANTEIRA MIG 135/235/450 | |
| 13 | 3254B | PONTEIRA CABO 50MM-1/4 | |
| 14 | 2294B | LUVA DE PRENSAGEM P/ CABO 35-50MM2 | |
| 15 | 1309B | PONTEIRA CABO TRASEIRA 350/450 | |
| 16 | 1699B | PORCA PONTEIRA TRASEIRA TOCHA 350/450 | |
| 17 | 2514B | CABO DE CORRENTE P/ TOCHA 3M S/ RASPA | |
| 17 | 3037B | CABO DE CORRENTE P/ TOCHA 4M S/ RASPA | |
| 17 | 2243B | CABO DE CORRENTE P/ TOCHA 5M S/ RASPA | |
| 18 | 1713B | CAPA DE RASPA 10CM COSTURADA (M) | |
| 19 | 1963B | LONA DE PROTEÇÃO DO CABO DE CORRENTE (M) | |
| 20 | 1859B | MOLA TRASEIRA | |
| 21 | 2087B | PROTETOR DO EURO MACHO | |
| 22 | 1866B | PORCA DO EURO MACHO | |
| 23 | 1308B | EURO CONECTOR MACHO TOCHA 350/450 | |
| 24 | 1389B | GUIA ESPIRAL 0,8 A 1,0MM-3,5M | |
| 21 | 1710B | GUIA ESPIRAL 0,8 A 1,0MM-4,5M | |
| 24 | 1590B | GUIA ESPIRAL 0,8 A 1,0MM-5,5M | |
| 24 | 1591B | GUIA ESPIRAL 1,2MM-3,5M | |
| 25 | 1592B | GUIA ESPIRAL 1,2MM-4,5M | |
| 25 | 1593B | GUIA ESPIRAL 1,2MM-5,5M | |
| 25 | 3159B | GUIA ESPIRAL 1,6MM-3,5M | |
| 26 | 1633B | GUIA ESPIRAL 1,6MM-4,5M | |
| 26 | 2211B | GUIA ESPIRAL 1,6MM-5,5M | |
| 26 | 2302B | GUIA ESPIRAL 2,4MM-3,5M | |
| 1720B | GUIA ESPIRAL 2,4MM-5,5M | ||
| 3050B | GUIA ESPIRAL 2,8MM-3,5M | ||
| 2624B | GUIA ESPIRAL 2,8MM-5,5M | ||
| 27 | 2028B | GUIA TEFLON VERMELHA SEM PONTEIRA 1,0-1,2- 3,0M | |
| 28 | 2233B | GUIA TEFLON VERMELHA C/ PONTEIRA 1,0-1,2MM-3,0M | |
| 28 | 3824B | GUIA TEFLON VERMELHA C/ PONTEIRA 1,0-1,2MM-5,0M | |
| 29 | 3051B | GUIA TEFLON AMARELA C/ PONTEIRA 1,2-1,6MM-3,0M | |
| 29 | 3825B | GUIA TEFLON AMARELA C/ PONTEIRA 1,2-1,6MM-5,0M | |
| 30 | 1741B | ANEL O'RING DO EURO | |
| 31 | 1955B | PORCA DO GUIA ESPIRAL | |
| 32 | 1944B | PINO COMANDO COMPLETO P/ EURO MACHO |
